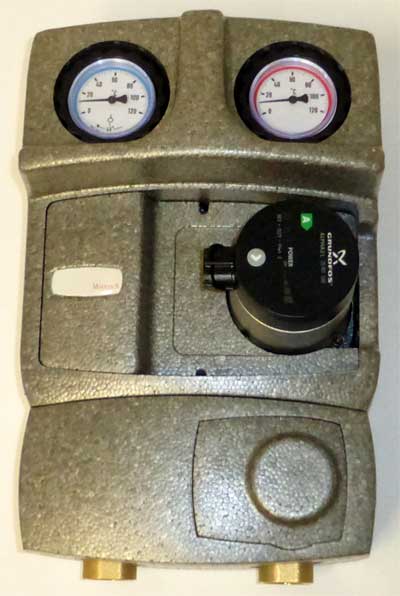

Pumpenbaugruppe 'Easyflow' für Heizung, als Konstantwert-Regelkreis, mit thermischem Mischventil, 1'' DN25
Zur Temperaturregelung von Heizkreisen, die mit einer konstanten Vorlauftemperatur betrieben werden, z.B. Fußbodenheizung.
Einstellbare Temperatur: 20°C - 43 °C
Durch das gängige Achsmaß kombinierbar mit vielen Heizkreisverteilern, hydraulischen Weichen usw.
Vorteile
- Sehr gute Pumpenentlüftung
- Schwerkraftbremse im Rücklauf eingebaut, dadurch geringere thermische Belastung und längere Lebensdauer
- Schwerkraftbremse ohne Werkzeug aufstellbar
- Austauschbare Spindeldichtungen an den Kugelhähnen
- Kein Festrosten der Verschraubungen durch Messing-Überwurmuttern
- Vorlauf und Rücklauf Links/Rechts tauschbar
Vorlauf
- Verschraubung unten 1'' IG DN25
- 3-Wege-Mischer, mit Thermoansteuerung, Einstellbereich 20-43°C
- 2 x Überwurfmutter 1 1/2'' und Dichtung für Pumpe 1'', Baulänge 180mm
- Pumpenflansch-Kugelhahn mit Thermometer-Griff, rote Kennzeichnung
- Anschluß oben: 1'' IG DN 25
Rücklauf
- Verschraubung unten 1'' IG DN25
- T-Stück für Mischeranbindung
- Messing-Verbindungsrohr, mit Überwurmutter und Dichtung
- Pumpenflansch-Kugelhahn mit auftstellbarer Schwerkraftbremse und Thermometer-Griff, blaue Kennzeichnung
- Anschluß oben: 1'' IG DN 25
Ausstattung
- Mit EPP-Isolierung
- Ohne Überströmventil
- Mit Pumpe Grundfos Alpha 2L 25-60 OEM
- Mit 3-Wege-Mischer, mit Thermoansteuerung, Einstellbereich 20-43°C
Maße (mit Isolierung)
- Achsmaß Vorlauf - Rücklauf: 125mm
- Höhe: 380mm
- Breite: 240mm
- Tiefe: 210mm
Pumpe Grundfos Alpha 2L 25-60 OEM:
| Versorgungsspannung | 1x230 V, ±10 %, 50/60 Hz, PE |
| Motorschutz | kein externer Motorschutz erforderlich |
| Schutzart | IPX4D |
| Wärmeklasse | F |
| Relative Luftfeuchtigkeit | max. 95 % |
| Umgebungstemperatur | 0 °C bis +40 °C |
| Medientemperatur | +2 °C bis +110 °C* |
| Temperaturklasse | TF 110 gemäß CEN 335-2-51 |
| Systemdruck | max. 1,0 MPa, 10 bar, 102 m |
| Zulaufdruck | +75 °C 0,5 m / +90 °C 2,8 m / +110 °C 10,8 m |
| Leistungsaufnahme | min. 7 W, max. 45 W |
| Energieeffizienzindex EEI | ≤0,27 |
| Gewindeanschluss | 1'' (Aussengewinde G 1½'' für Pumenverschraubung 1'') |
| Einbaulänge | 180 mm |
| Werkstoff Pumpengehäuse | Grauguss |
* Zur Verhinderung von Kondenswasserbildung im Klemmkasten und im Stator muss die Medientemperatur immer höher als die Umgebungstemperatur sein.
 |
