GEBO Kunststoff-Klemmverbinder für PE-Rohre
• Ein System für die Trinkwasserinstallation
• Fittingkörper aus Polypropylen, UV-beständig (PP-B)
• Klemmring aus Polyacetal Resin (POM)
• O-Ring aus EPDM
• Verstärkungsring aus Edelstahl (für Innengewinde von DN 32 (1 1/4") - DN 100 (4")
• Temperatur/Druck: 0 bis +25°C, 16 bar / +26 bis 35°C, 12,5 bar / +36°C bis +45°C, 10 bar
• Klemmverbinder sind geprüft nach GW335-B3 für PE-Rohre nach DIN 8074 bzw. EN 12201
• Klemmverbinder sind geprüft nach DVGW Arbeitsblatt für PE Rohr
Alle mit dem Trinkwasser in Berührung kommenden Teile entsprechen den KTW-Bestimmungen
T-Stück mit Übergangsstück auf Außengewinde
Größe 25mm x DN15 - 1/2''

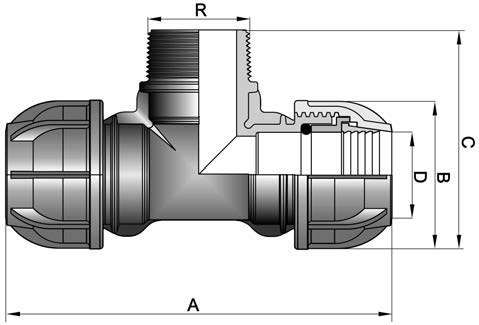

Maße und Gewichte
DN | Rohraußen-Ø [ mm ] | Anschlussgewinde R ISO 7/1 | Artikel- nummer | A [ mm ] | B [ mm ] | D [ mm ] | C [ mm ] | Gewicht [ kg ] | 10 | 16 | 1/2" | 13111601 | 97 | 39 | 17 | 54 | 0,035 | 10 | 16 | 3/4" | 13111602 | 121 | 39 | 17 | 64 | 0,035 | 15 | 20 | 1/2" | 13112001 | 120 | 46 | 21 | 64 | 0,057 | 15 | 20 | 3/4" | 13112002 | 120 | 46 | 21 | 64 | 0,062 | 20 | 25 | 1/2" | 13112501 | 145 | 55 | 26 | 72 | 0,107 | 20 | 25 | 3/4" | 13112502 | 144 | 55 | 26 | 71 | 0,109 | 20 | 25 | 1" | 13112503 | 144 | 55 | 26 | 76 | 0,116 | 25 | 32 | 3/4" | 13113202 | 169 | 64 | 33 | 82 | 0,166 | 25 | 32 | 1" | 13113203 | 170 | 64 | 33 | 86 | 0,170 | 32 | 40 | 1 1/4" | 13114004 | 195 | 74 | 42 | 103 | 0,286 | 32 | 40 | 1 1/2" | 13114005 | 194 | 74 | 42 | 103 | 0,294 | 40 | 50 | 1 1/2" | 13115005 | 246 | 87 | 51 | 119 | 0,457 | 40 | 50 | 2" | 13115006 | 246 | 87 | 51 | 125 | 0,481 | 50 | 63 | 2" | 13116306 | 290 | 107 | 65 | 143 | 0,836 | 65 | 75 | 2 1/2" | 13117507 | 365 | 131 | 78 | 174 | 1,282 | 65 | 75 | 3" | 13117508 | 365 | 131 | 78 | 180 | 1,333 | 80 | 90 | 3" | 13119008 | 415 | 154 | 92 | 200 | 2,004 | 80 | 90 | 4" | 13119009 | 415 | 154 | 92 | 210 | 2,098 | 100 | 110 | 4" | 131111009 | 515 | 185 | 112 | 255 | 3,600 |
|
