GEBO Kunststoff-Klemmverbinder für PE-Rohre
• Ein System für die Trinkwasserinstallation
• Fittingkörper aus Polypropylen, UV-beständig (PP-B)
• Klemmring aus Polyacetal Resin (POM)
• O-Ring aus EPDM
• Verstärkungsring aus Edelstahl (für Innengewinde von DN 32 (1 1/4") - DN 100 (4")
• Temperatur/Druck: 0 bis +25°C, 16 bar / +26 bis 35°C, 12,5 bar / +36°C bis +45°C, 10 bar
• Klemmverbinder sind geprüft nach GW335-B3 für PE-Rohre nach DIN 8074 bzw. EN 12201
• Klemmverbinder sind geprüft nach DVGW Arbeitsblatt für PE Rohr
Alle mit dem Trinkwasser in Berührung kommenden Teile entsprechen den KTW-Bestimmungen
T-Stück mit Übergangsstück auf Innengewinde
Größe 16mm x DN15 - 1/2''

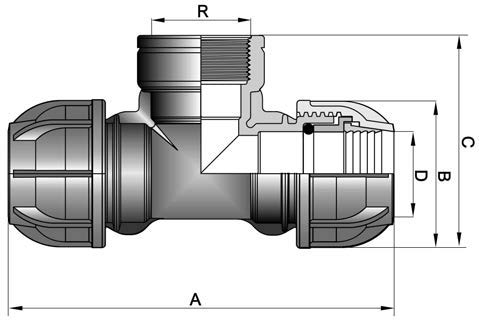

Maße und Gewichte
DN | Rohraußen-Ø [ mm ] | Anschlussgewinde R ISO 7/1 | Artikel- nummer | A [ mm ] | B [ mm ] | D [ mm ] | C [ mm ] | Gewicht [ kg ] |
10 | 16 | 1/2" | 13041601 | 96 | 39 | 17 | 54 | 0,035 |
10 | 16 | 3/4" | 13041602 | 122 | 39 | 17 | 68 | 0,042 |
15 | 20 | 1/2" | 13042001 | 120 | 46 | 21 | 64 | 0,060 |
15 | 20 | 3/4" | 13042002 | 120 | 46 | 21 | 68 | 0,067 |
20 | 25 | 1/2" | 13042501 | 144 | 55 | 26 | 82 | 0,107 |
20 | 25 | 3/4" | 13042502 | 146 | 55 | 26 | 76 | 0,113 |
20 | 25 | 1" | 13042503 | 145 | 55 | 26 | 77 | 0,122 |
25 | 32 | 1/2" | 13043201 | 170 | 64 | 33 | 78 | 0,170 |
25 | 32 | 3/4" | 13043202 | 170 | 64 | 33 | 84 | 0,175 |
25 | 32 | 1" | 13043203 | 171 | 64 | 33 | 91 | 0,182 |
32 | 40 | 1" | 13044003 | 195 | 74 | 42 | 103 | 0,291 |
32 | 40 | 1 1/4" | 13044004 | 195 | 74 | 42 | 104 | 0,304 |
32 | 40 | 1 1/2" | 13044005 | 195 | 74 | 42 | 105 | 0,331 |
40 | 50 | 1 1/4" | 13045004 | 249 | 87 | 51 | 118 | 0,480 |
40 | 50 | 1 1/2" | 13045005 | 249 | 87 | 51 | 118 | 0,505 |
40 | 50 | 2" | 13045006 | 244 | 87 | 51 | 122 | 0,505 |
50 | 63 | 1 1/2" | 13046305 | 290 | 107 | 65 | 135 | 0,855 |
50 | 63 | 2" | 13046306 | 290 | 107 | 65 | 141 | 0,852 |
65 | 75 | 2" | 13047506 | 370 | 131 | 78 | 168 | 1,359 |
65 | 75 | 2 1/2" | 13047507 | 370 | 131 | 78 | 174 | 1,304 |
65 | 75 | 3" | 13047508 | 365 | 131 | 78 | 176 | 1,376 |
80 | 90 | 2 1/2" | 13049007 | 425 | 154 | 92 | 198 | 2,085 |
80 | 90 | 3" | 13049008 | 425 | 154 | 92 | 198 | 2,135 |
80 | 90 | 4" | 13049009 | 420 | 154 | 92 | 203 | 2,176 |
100 | 110 | 4" | 130411009 | 515 | 185 | 112 | 245 | 3,643 |
